โครงสร้างของระบบเครือข่ายคอมพิวเตอร์ (Network Topology)



โครงสร้างของระบบเครือข่ายคอมพิวเตอร์ (Network Topology)

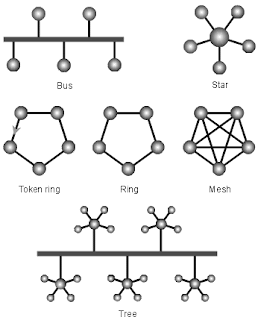

โทโพโลยี (Topology)

โทโพโลยี หมายถึง รูปแบบการเชื่อมต่อคอมพิวเตอร์และอุปกรณ์คอมพิวเตอร์ เข้าด้วยกัน ให้เป็นเครือข่ายคอมพิวเตอร์ ซึ่งในการกล่าวถึงโทโพโลยีจะกล่าวถึงใน 2 ลักษณะ คือ โทโพโลยีทางตรรกะ (logical topology) และโทโพโลยีทางกายภาพ (Physical Topology)
โทโพโลยีทางตรรกะ แสดงถึงการเชื่อมโยงระหว่างอุปกรณ์ต่างๆของเครือข่ายเป็นแผนภาพ ส่วนโทโพโลยีทางกายภาพ หมายถึงการเชื่อมโยงทางกายภาพของเครื่องคอมพิวเตอร์และอุปกรณ์ต่างๆ ซึ่งเป็นการเชื่อมโยงทางวงจรอิเล็กทรอนิกส์ โทโพโลยีทั่วไปในเครือข่ายคอมพิวเตอร์มักจะหมายถึงโทโพโลยีทางตรรกะ ซึ่งมีรูปแบบการเชื่อมโยงหลายรูปแบบรูปแบบที่สำคัญมีดังนี้
การเชื่อมโยงแบบสมบูรณ์ (Complete Interconnect) การเชื่อมโยงแบบสมบูรณ์ เป็นการเชื่อมโยงคอมพิวเตอร์ทุกเครื่องในเครือข่ายเข้าด้วยกันแบบจุดต่อจุด ดังแสดงในรูปภาพการเชื่อมโยงแบบนี้ทำให้มีความเร็วในการสื่อสารข้อมูลสูงโปรแกรมที่ใช้ในการควบคุม การสื่อสารก็เป็นแบบพื้นฐานไม่ซับซ้อนมากนัก และไม่จำเป็นต้องมีหน่วยประมวลผลกลาง การสื่อสารในการเลือกเส้นทางสื่อสารเนื่องจากเป็นการเชื่อมโยงโดยตรงถึงเครื่องคอมพิวเตอร์ ทุกเครื่อง การเชื่อมโยงแบบนี้มีความเชื่อมั่นในการสื่อสารสูง และหากได้เพิ่มหน่วยประมวลผลการสื่อสารเข้าไปในระบบอีก จะทำให้การสื่อสารเป็นไปอย่างมีประสิทธิภาพมากยิ่งขึ้น

1 โครงสร้างแบบดาว (Star Topology)
เป็นโครงสร้างที่เชื่อมต่อคอมพิวเตอร์แต่ละตัวเข้ากับคอมพิวเตอร์ศูนย์กลาง หรือ ฮับ (hub) การรับส่งข้อมูลทั้งหมดจะต้องผ่านคอมพิวเตอร์ศูนย์กลางเสมอ มีข้อดีคือการเชื่อมต่อคอมพิวเตอร์เครื่องใหม่สามารถทำได้ง่ายและไม่กระทบกับเครื่องอื่นในระบบเลย แต่ข้อเสียคือมี ค่าใช้จ่ายเกี่ยวกับสายสูงและถ้าคอมพิวเตอร์ศูนย์กลางเสียระบบเครือข่ายจะหยุดชะงักทั้งหมดทันที

2 โครงสร้างแบบบัส (Bus Topology)
เป็นโครงสร้างที่เชื่อมคอมพิวเตอร์แต่ละตัวด้วยสายเคเบิลที่ใช้ร่วมกัน ซึ่งสายเคเบิลหรือบัสนี้เปรียบเสมือนกับถนนที่ข้อมูลจะถูกส่งผ่านไปมาระหว่างแต่ละเครื่องได้ตลอดเวลา โดยไม่ต้องผ่านไปที่ศูนย์กลางก่อน โครงสร้างแบบนี้มีข้อดีที่ใช้สายน้อย และถ้ามีเครื่องเสียก็ไม่มีผลอะไรต่อระบบโดยรวม ส่วนข้อเสียก็คือตรวจหาจุดที่เป็นปัญหาได้ยาก

3 โครงสร้างแบบวงแหวน (Ring Topology)
เป็นโครงสร้างที่เชื่อมคอมพิวเตอร์ทั้งหมดเข้าเป็นวงแหวน ข้อมูลจะถูกส่งต่อ ๆ กันไปในวงแหวนจนกว่าจะถึงเครื่องผู้รับที่ถูกต้อง ข้อดีของโครงสร้างแบบนี้คือ ใช้สายเคเบิลน้อย และสามารถตัดเครื่องที่เสียออกจากระบบได้ ทำให้ไม่มีผลต่อระบบเครือข่าย ข้อเสียคือหากมีเครื่องที่มีปัญหาอยู่ในระบบจะทำให้เครือข่ายไม่สามารถทำงานได้เลย และการเชื่อมต่อเครื่องเข้าสู่เครือข่ายอาจต้องหยุดระบบทั้งหมดลงก่อน

4 โครงสร้างแบบตาข่าย (Net Topology)
มีลักษณะการเชื่อมโยงคล้ายกับการเชื่อมโยงแบบสมบูณณ์ในบางสถานีเท่านั้น ทำให้ลดค่าใช้จ่ายเนื่องจากในการเชื่อมโยงแบบสมบูรณ์ มีค่าใช้จ่ายสูงและสถานีงานอาจจะมีปริมาณการใช้งานไม่มากนักการเชื่อมโยงแบบตาข่ายนี้ เป็นรูปแบบเครือข่ายที่นิยมใช้ในกรณีการสื่อสารข้อมูลถึงกันในปริมาณสูงและเป็นการส่งระยะไกล เนื่องจากคอมพิวเตอร์แต่ละเครื่องสามารถ ติดต่อถึงกันได้โดยตรง โดยไม่ต้องผ่านเครื่องอื่นๆหรือผ่านเครื่องอื่นน้อย

5 โครงสร้างแบบต้นไม้ (Tree Topology)
มีลักษณะเชื่อมโยงคล้ายกับโครงสร้างแบบดาวแต่จะมีโครงสร้างแบบต้นไม้ โดยมีสายนำสัญญาณแยกออกไปเป็นแบบกิ่งไม่เป็นวงรอบ โครงสร้างแบบนี้จะเหมาะกับการประมวลผลแบบกลุ่มจะประกอบด้วยเครื่องคอมพิวเตอร์ระดับต่างๆกันอยู่หลายเครื่องแล้วต่อกันเป็นชั้น ๆ ดูราวกับแผนภาพองค์กร แต่ละกลุ่มจะมีโหนดแม่ละโหนดลูกในกลุ่มนั้นที่มีการสัมพันธ์กัน การสื่อสารข้อมูลจะผ่านตัวกลางไปยังสถานีอื่นๆได้ทั้งหมด เพราะทุกสถานีจะอยู่บนทางเชื่อม และรับส่งข้อมูลเดียวกัน ดังนั้นในแต่ละกลุ่มจะส่งข้อมูลได้ทีละสถานีโดยไม่ส่งพร้อมกัน


6 โครงสร้างแบบผสม (Hybrib Topology)
เป็นโครงสร้างที่ผสมผสานความสามารถของโครงสร้างหลาย ๆ แบบรวมกัน ประกอบด้วยเครือข่ายคอมพิวเตอร์ย่อยๆหลายเครือข่ายที่มีโครงสร้างแตกต่างกันมาเชื่อมต่อกันตามความเหมาะสม ทำให้เกิดเครือข่ายที่มีประสิทธิภาพสูงในการสื่อสารข้อมูล

7 โครงสร้างแบบเมช (Mesh Topology)
โครงสร้างแบบเมชมีการทำงานโดยเครื่องคอมพิวเตอร์แต่ละเครื่องจะต้องมีช่องส่งสัญญาณจำนวนมาก เพื่อที่จะเชื่อมต่อกับเครื่องคอมพิวเตอร์เครื่องอื่นๆ ทุกเครื่อง
โครงสร้างนี้เครื่องคอมพิวเตอร์แต่ละเครื่องจะส่งข้อมูลได้อิสระไม่ต้องรอการส่งข้อมูลระหว่างเครื่องคอมพิวเตอร์เครื่องอื่นๆ ทำให้การส่งข้อมูลมีความรวดเร็ว แต่ค่าใช้จ่ายสายเคเบิ้ลก็สูงด้วยเช่นกัน

ที่มา :
http://science.rbru.ac.th/
